Агрегаты насосные Г-305М, Г-301Б, АНВ, ГБ

ПТО МОЛОТ осуществляет производство, модернизацию и обслуживание насосного оборудования:

1. Производство насосных агрегатов высокого давления горизонтальных трехплунжерных

2. Поставка запасных частей и комплектующих. Для заказа достаточно предоставить номера чертежей.

3. Модернизация оборудования под требования заказчика.

4. Капитальный ремонт и техническое обслуживание.

Насосные агрегаты могут поставляться в составе установок с приводом и системой управления:

  • электродвигатели для привода насосного агрегата
  • преобразователи частоты для регулирования режимов работы
  • пульты управления собственной разработки

Пульт управления обеспечивает запуск и останов агрегата, регулирование режимов работы, контроль давления и температуры, а также реализует защиту и аварийные отключения.

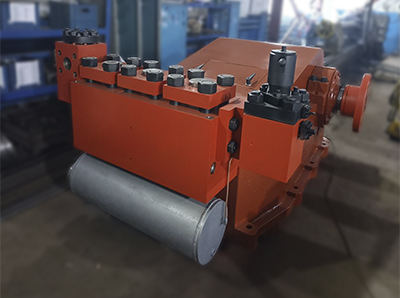

Насос горизонтальный трехплунжерный Г305М

Назначение: нагнетание воды, водно-масляной эмульсии или минерального масла в гидравлические системы промышленного оборудования.

Применение: для индивидуального привода протяжных, ковочных, прошивных и штамповочных прессов и другого оборудования с гидравлическим приводом, а так же в составе насосно-аккумуляторных станций.

Наименование параметров Г305M
1.Рабочий объем, номинальный, см3 2240
2.Давление на всасывании, МПа номинальное (максимальное) 0,12(0,2)
3.Частота вращения, об/мин, номинальная 375
4.Подача номинальная, л/мин 780
5.Давление на выходе, МПа номинальное (максимальное) 32(34)
6.КПД, не менее 92%
7.Коэффициент подачи, не менее 97%
8.Масса насоса (без рабочей жидкости), не болеее, кг 8100
10.Номинальная мощность потребляемая (кВт) 452
11.Номинальная тонкость фильтрации рабочей жидкости, не болеее (кг) 8100
12.Габаритные размеры насоса, мм длина 3080
ширина 1832
высота 1066

По требованию заказчика насос Г-305 может быть изготовлен в исполнении с рабочим давлением 45 МПа (модификация Г-305БИ).

Отладка насоса Г305М

Постоянно в наличии на складе запасные части и комплектующие к насосам Г305М:

Шатун в сборе с вкладышем и втулкой

Плунжер Г305М

Корпус клапанной коробки Г305М.310.438

Вал коленчатый Г305М.120.407

Вкладыш баббитовый для насоса Г305М

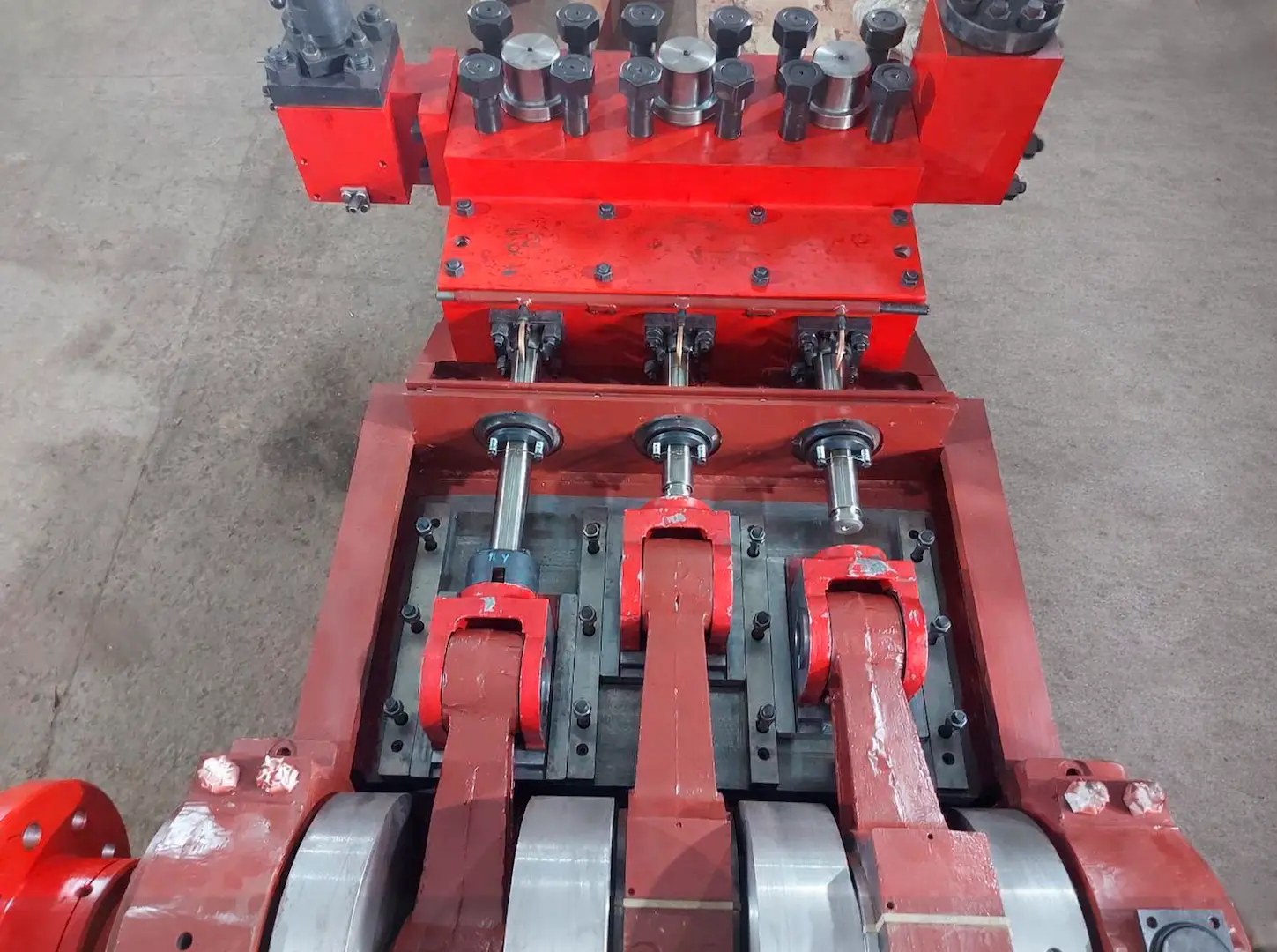

Сборка насоса Г305М

Изготовим и поставим любые запасные части и комплектующие для всех моделей насосов собственного производства

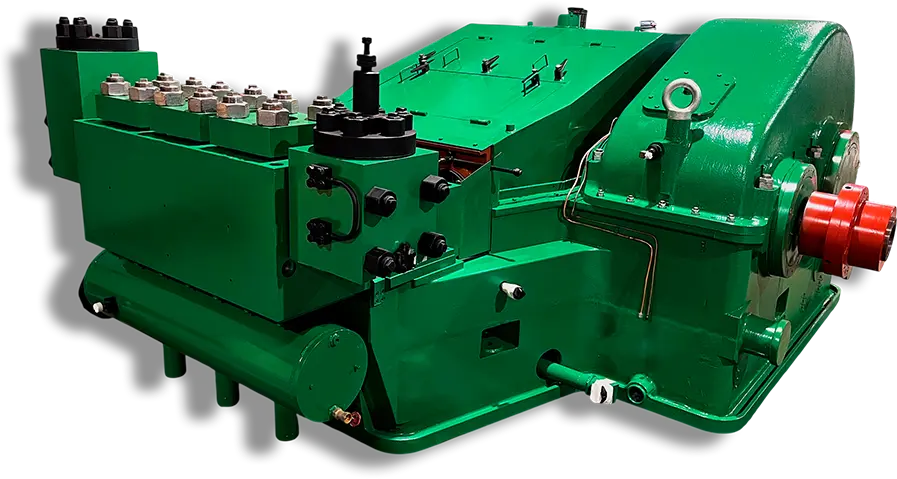

Насос горизонтальный трехплунжерный Г301Б

Модель повышенной производительности для работы при давлении до 32 МПа. Низкая частота вращения обеспечивает увеличенную подачу рабочей жидкости и снижает износ деталей при сохранении рабочего давления.

Вес насоса без рабочей жидкости около 29 тонн.

Наименование параметров Г301Б
1.Рабочий объем, номинальный, см3 7950
3.Частота вращения, об/мин, номинальная 145
4.Подача номинальная, л/мин 1000
5.Давление на выходе, МПа номинальное (максимальное) 32(34)
6.Масса насоса (без рабочей жидкости), не более, кг 29000
7.Номинальная мощность потребляемая, не более (кВт) 655,3
8.Габаритные размеры насоса, мм длина 3600
ширина 2700
высота 1770

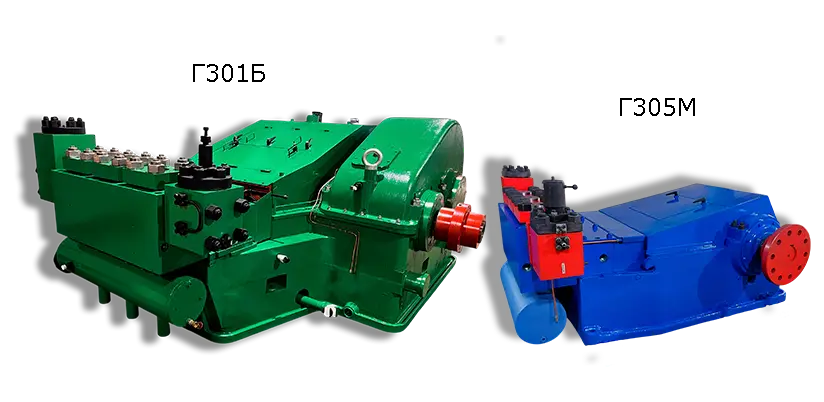

Сравнение габаритов насосов Г305М и Г301Б

Насосные установки и станции

ПТО МОЛОТ поставляет насосы как отдельные изделия, так и в составе установок с приводным оборудованием и системой управления.

Насосы комплектуются электродвигателями, высоковольтными преобразователями частоты и пультами управления собственной разработки, что обеспечивает согласованную работу оборудования.

Выполняется проектирование, реконструкция и изготовление насосно-аккумуляторных станций с разработкой технической и разрешительной документации.

Поставка осуществляется в виде полностью укомплектованных насосных установок:

  • трёхплунжерный насос
  • электродвигатель
  • высоковольтный преобразователь частоты
  • пульт управления
  • системы вибрационного контроля и иные системы по требованию заказчика

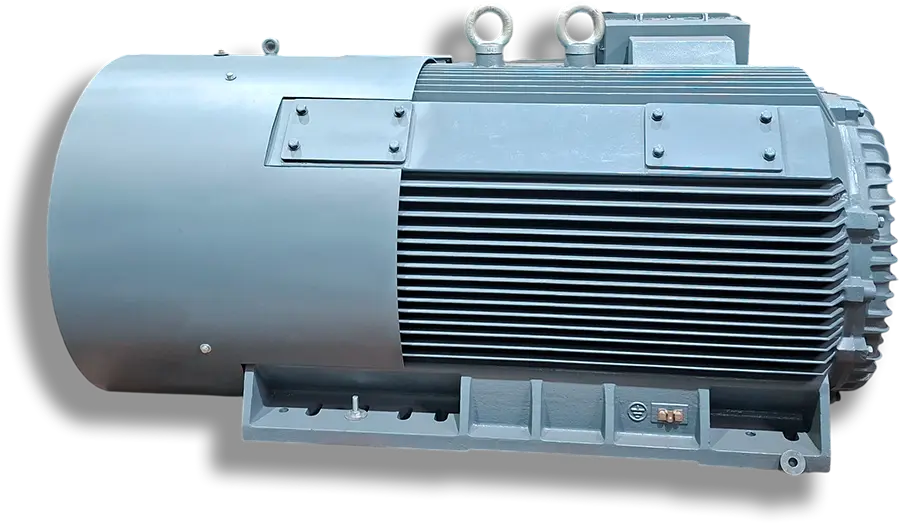

Двигатель МОЛОТ-СДПМ450-16

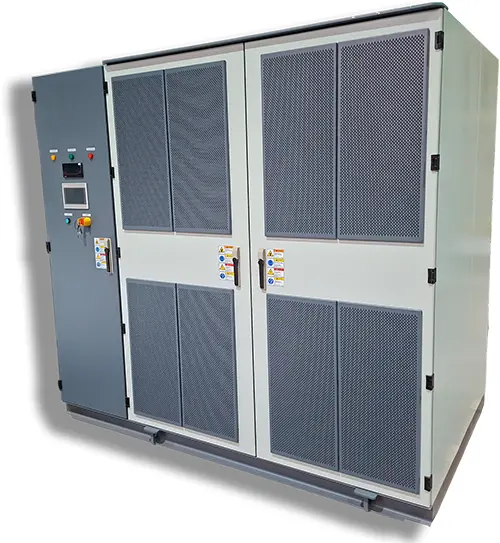

Высоковольтный преобразователь частоты МОЛОТ-ВПЧ-Т06-065

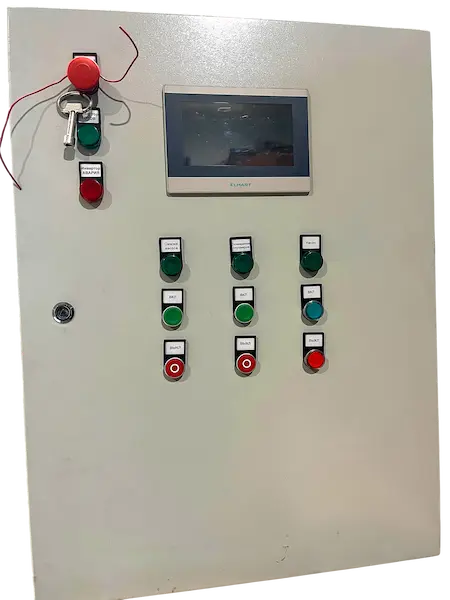

Пульт управления насосным агрегатом

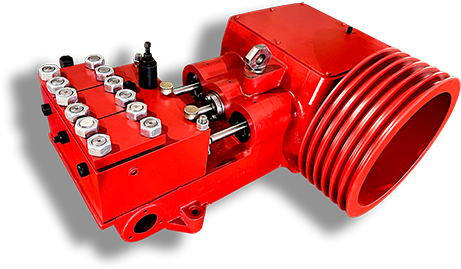

Гидравлические трёхплунжерные насосы серий ГБ, ГА, Г

Горизонтальные трёхплунжерные насосы моделей ГБ-351Б, ГБ-354Б, ГА-364Б, ГА-347Б, Г-333Б) предназначены для создания постоянного потока рабочей жидкости в гидравлических системах прессового и другого промышленного оборудования.

Компактная конструкция насоса обеспечивает удобство размещения в составе оборудования, снижает энергоемкость и упрощает обслуживание, обеспечивая стабильную работу в условиях умеренных нагрузок. Оптимальны для локальных гидросистем и оборудования с меньшими требованиями по подаче.

  • гидросистемы станков и прессового оборудования
  • насосно-аккумуляторные станции
  • системы подачи и циркуляции рабочих жидкостей
  • технологические линии и технологические процессы
  • угледобывающая промышленность

Рабочая жидкость: вода, водно-масляная эмульсия, минеральное масло.


Наименование параметров ГБ-351Б ГБ-354Б ГА-364Б ГА-З47Б Г-333Б
1.Давление нагнетания, МПа (кГс/см2), номинальное 20(200) 20(200) 32(320) 10(100) 6,3(63)
2.Давление на всасывании, МПа (кГс/см2) номинальное 0,015(0,15) 0,015(0,15) 0,015(0,15) 0,015(0,15) 0,015(0,15)
3.Частота вращения вала насоса при номинальном давлении, мин -1, номинальная 378 378 378 480 480
4.Подача номинальная, л/мин (м3/ч) 32(2) 100(6) 80(4,8) 200(12) 300(18)
5.Номинальная мощность насоса, кВт, не более 10,46 32,7 41,83 32,7 30,88
6.Коэффициент полезного действия насоса, не менее 0,76 0,82 0,76 0,82 0,78
7.Масса насоса (без рабочей жидкости), кг 590 1850 1975 1850 1700
8.Габаритные размеры насоса, мм длинна 1052 1360 1360 1360 1360
ширина 545 940 940 940 940
высота 571 605 605 605 605

Насосные агрегаты серии АНВ

Насосы во взрывозащищенном исполнении для работы с агрессивными, пожаро- и взрывоопасными средами под высоким давлением.

Конструкция исключает образование искроопасных факторов и обеспечивает безопасную эксплуатацию оборудования в условиях повышенных требований к промышленной безопасности

Плунжеры выполнены из износостойких и коррозионно-устойчивых материалов, что гарантирует надёжную и долговечную работу в условиях агрессивных сред. При необходимости элементы проточной части, включая корпус насоса, выполняются из коррозионно-стойких сталей.

  • нефтегазовая отрасль (добыча и транспортировка)
  • угледобывающая промышленность
  • химическая и нефтехимическая промышленность
  • системы перекачивания технологических жидкостей
  • судостроение (в том числе системы перекачивания морской воды)

Основные технические характеристики  насосов серии АНВ:

Группа I группа II группа
Габариты 1395х985х951 1320х1930х765 1320х1930х765
Наименование параметров АНВ-90-18.5 АНВ-112-18.5 АНВ-200-55 АНВ-250-45 АНВ-450-45 АНВ-112.16-3.0 АНВ-112.16-4.5 АНВ-112.16-6.0
1.Давление ном., МПа (кГс/см2) 20(200) 16(160) 32(320) 20(200) 10(100) 1,6(16) 1,6(16) 1,6(16)
2.Подача ном., л/мин (м3/ч) 38,6(2,3) 49(2,94) 78(4,7) 109,3(6,5) 190(11,4) 50(30) 7,5(4,5) 100(6,0)
3.Мощность ном., кВт 16,6 16,7 53,7 43,6 37,8 4,7 5,54 0,55
4.Масса, кг 750 750 1700 1700 1700 650 650 650
